STK8040 Circuito Integrato

Sintesi rapida e onesta: lo “STK8040” è un modulo ibrido di potenza audio Sanyo, ma il datasheet ufficiale è raro/di difficile reperibilità; molte informazioni circolanti derivano da manuali di servizio di apparecchi che lo montano.

Dati indicativi (ricavati da applicazioni note di quell’epoca/famiglia, da verificare sul datasheet originale):

• Configurazione: amplificatore audio in classe AB, 2 canali (stereo)
• Potenza d’uscita: tipicamente 2 × 20–30 W su 8 Ω (THD 0,3–1% a 1 kHz)
• Alimentazione: simmetrica, tipica ±22…±25 V; limite massimo intorno a ±30…±33 V
• Carico consigliato: ≥ 8 Ω
• Risposta in frequenza: circa 20 Hz – 20 kHz (±1 dB, indicativa)
• THD: ~0,1–0,5% a potenza nominale (tipico per la famiglia)
• Sensibilità d’ingresso: ~0,7–1 V rms per Pnom (indicativa)
• Slew rate e fattore di smorzamento: in linea con altri STK coevi (non documentati con certezza)

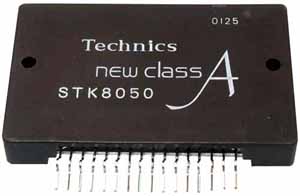

• Package: modulo ibrido SIP con piastrina metallica posteriore per dissipatore; numero pin 15–18 a seconda della variante
