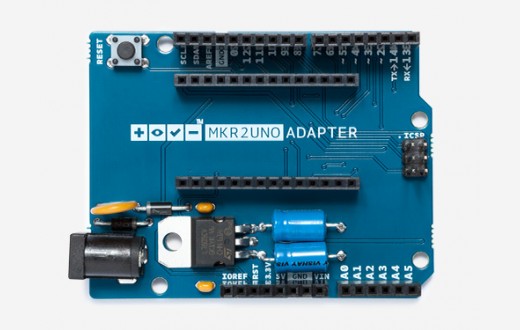

Arduino Adattatore MKR2UNO
Arduino Adattatore MKR2UNO
L'adattatore MKR2UNO ti consente di trasformare il tuo progetto basato sul fattore di forma Arduino UNO in uno basato su MKR senza troppi sforzi! Puoi quindi aggiornare il tuo progetto con una potente scheda con caricabatterie LiPo integrato.
Si prega di notare che attualmente l'adattatore MKR2UNO è compatibile solo con MKR1000 senza header
Specifiche tecniche
| Tensione di esercizio | 3,3 V |
| Tensione di ingresso (consigliata) | 7-12V |
| Tensione di ingresso (limite) | 6-16 V |
| Pin di ingresso analogici | 6 |
| Pin di uscita analogici | 1 |
| Pin I/O digitali | 14 |
| Corrente CC per pin da 3,3 V | 700mA |
| Corrente CC per pin 5V | 700mA |
| Lunghezza | 68,6 millimetri |
| Larghezza | 53,4 millimetri |
| Peso | 24 grammi |
Documentazione
MKR2UNO è hardware open source! Puoi costruire la tua scheda usando i seguenti file:
Si prega di tenere presente che MKR2UNO è solo un adattatore di fattore di forma e quindi NON è presente alcuna traduzione di tensione . Fare attenzione prima di collegare uno shield poiché lo shield senza la capacità di spostamento del livello IOREF potrebbe non funzionare correttamente.
Come in molte altre schede Arduino, questo adattatore consente di alimentare la scheda MKR tramite un jack cilindrico con polarità positiva centrale o il pin VIN sui connettori.
A differenza dell'Arduino UNO, l'adattatore MKR2UNO NON ha segnali I2C su A4 e A5 e SPI sui pin 11, 12 e 13.
Tutti i pin dell'adattatore MKR2UNO sono cablati uno a uno dal fattore di forma MKR al fattore di forma UNO, con alcune eccezioni:
