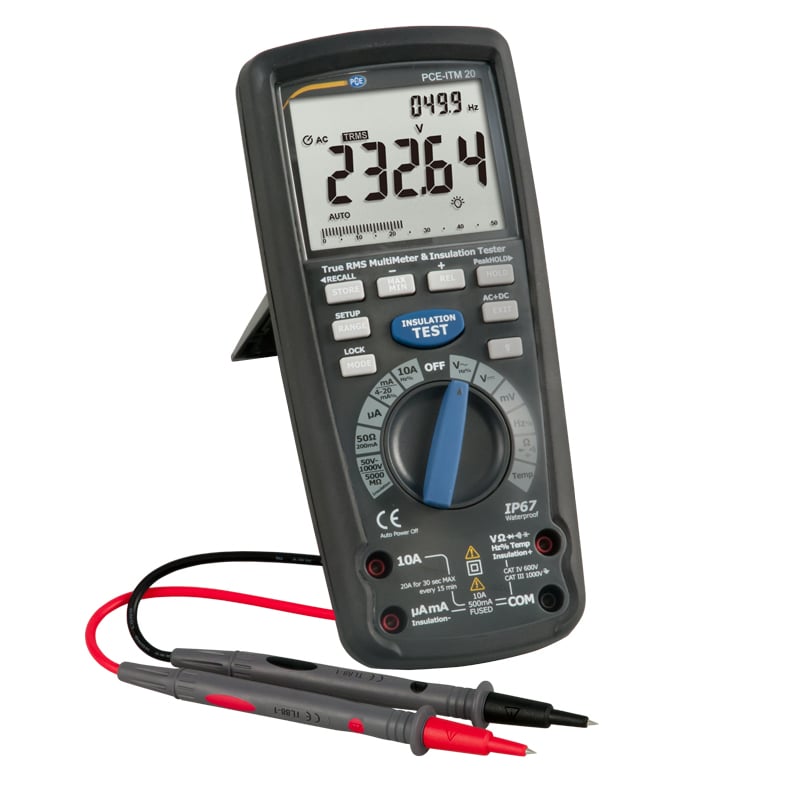

Multimetro di isolamento PCE-ITM 20

446,00 €

Only 8 in stock

SKU: PCE-ITM 20

Il multimetro di isolamento PCE-ITM 20 combina un multimetro con varie funzioni in un singolo dispositivo.

Descrizione

Il dispositivo integra un multimetro e un misuratore di isolamento / Test di tensione fino a 1000V / Ampio display LCD / Misura della temperatura / Misura della frequenza / Memoria interna / CAT IV 600V / IP67

Il multimetro di isolamento PCE-ITM 20 combina un multimetro con varie funzioni in un singolo dispositivo. Oltre a misurare i parametri di base come tensione, corrente e resistenza, il multimetro di isolamento è equipaggiato per misurare la frequenza e la capacità. La spedizione include una termocoppia per eseguire misure della temperatura. La selezione automatica del range di misura consente di lavorare in modo rapido e sicuro. L'ampio schermo LCD retroilluminato garantisce una buona lettura dei valori.

Il multimetro incorpora un misuratore di isolamento e può misurare resistenze di isolamento fino a 5000 MΩ (5 GΩ) utilizzando tensioni di test fino a 1000V. Il multimetro di isolamento misura direttamente anche i parametri Indice di polarizzazione (PI) e indice del rapporto di assorbimento dielettrico (DAR). Grazie a ciò, è possibile analizzare rapidamente il valore di isolamento del pezzo da misurare.

Il multimetro di isolamento dispone di una memoria interna, ciò consente di recuperare i valori memorizzati sullo schermo.

Carattristiche

- Selezione del range automatica
- Misura della capacità
- Misura dell'isolamento

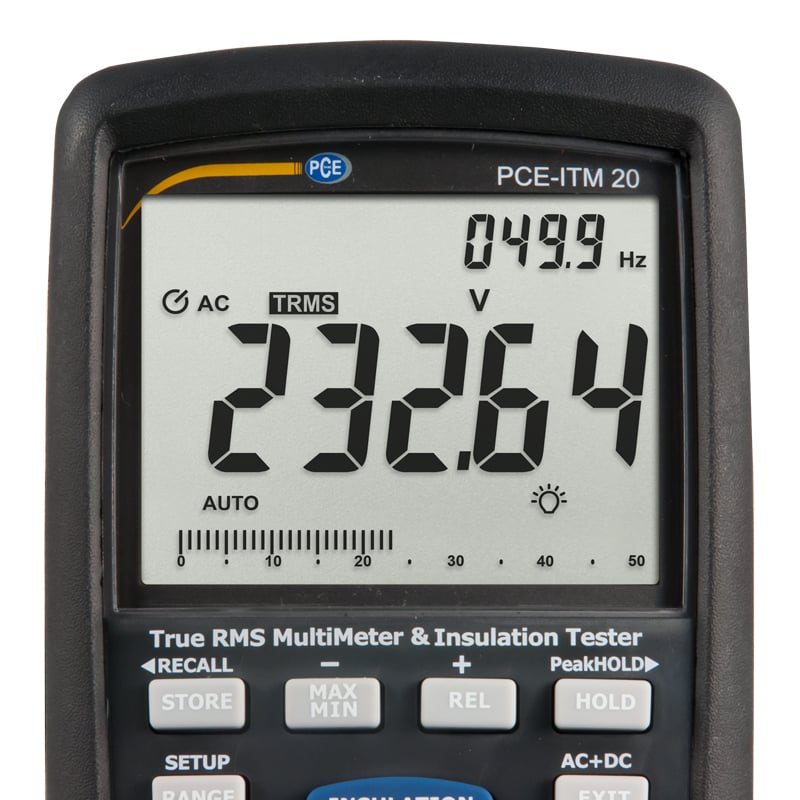

- Ampio schermo LCD retroilluminato
- Memoria interna
- Funzione Hold
- IEC 1010, CAT III 1000V, CAT IV 600V
- Misura della frequenza

Misura di isolamento

Tensione di prova / Corrente di prova	Range di misura	Risoluzione	Precisione
50 V 1 mA @ 50 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (4 % + 20 digit)
	5 ... 50 MΩ	0,001 MΩ	± (4 % + 20 digit)
	50 ... 500 MΩ	0,01 MΩ	± (4 % + 20 digit)
	500 ... 1000 MΩ	0,1 MΩ	Non specificato
125 V 1 mA @ 125 kΩ	0,01 ... 5 MΩ	0,001 MΩ	± (2 % + 20 digit)
	5 .... 50 MΩ	0,001 MΩ	± (2 % + 20 digit)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 digit)
	500 .... 5000 MΩ	0,1 MΩ	± (4 % + 20 digit)
250 V 1 mA @ 250 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 digit)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 digit)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 digit)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 digit)
500 V 1 mA @ 500 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 digit)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 digit)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 digit)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 digit)
1000 V 1 mA @ 1000 kΩ	0,01 ... 5 MΩ	0,0001 MΩ	± (2 % + 20 digit)
	5 ... 50 MΩ	0,001 MΩ	± (2 % + 20 digit)
	50 ... 500 MΩ	0,01 MΩ	± (3 % + 20 digit)
	500 ... 5000 MΩ	0,1 MΩ	± (4 % + 20 digit)
Corrente di cortocircuito	<1,5 mA

Multimetro

Grandezza	Range di misura	Risoluzione	Precisione (del valore)
Tensione continua	50 mV	0,001 mV	± (0,06 % + 20 digit)
	500 mV	0,01 mV	± (0,06 % + 6 digit)
	5 V	0,0001 V	± (0,06 % + 4 digit)
	50 V	0,001 V	± (0,06 % + 4 digit)
	500 V	0,01 V	± (0,06 % + 4 digit)
	1000 V	0,1 V	± (0,1 % + 3 digit)
Tensione alternata AC + DC 50 .... 1000 Hz	50 mV	0,001 mV	± (1 % + 50 digit)
	500 mV	0,01 mV	± (1 % + 50 digit)
	5 V	0,0001 V	± (1 % + 30 digit)
	50 V	0,001 V	± (1 % + 30 digit)
	500 V	0,01 V	± (1 % + 30 digit)
	1000 V	0,1 V	± (1 % + 30 digit)
La precisione indicata si riferisce a tensioni alternate tra 5 e 100% del range di misura
Corrente continua	500 µA	0,01 µA	± (0,5 % + 3 digit)
	5000 µA	0,1 µA	± (0,5 % + 3 digit)
	50 mA	0,001 mA	± (0,5 % + 3 digit)
	500 mA	0,01 A	± (0,5 % + 3 digit)
	10 A	0,001 A	± (0,5 % + 3 digit)
Corrente alternata AC + DC 50 .... 1000 Hz	500 µA	0,01 µA	± (1% + 30 digit)
	5000 µA	0,1 µA	± (1% + 30 digit)
	50 mA	0,001 mA	± (1% + 30 digit)
	500 mA	0,01 A	± (1% + 30 digit)
	10 A	0,001 A	± (1% + 30 digit)
La precisione indicata si riferisce a correnti alternate tra 5 e 100% del range di misura
Resistenza	50 Ω	0,01 Ω	± (0,2 % + 20 digit)
	500 Ω	0,1 Ω	± (0,1 % + 10 digit)
	5 kΩ	0,0001 kΩ	± (0,1 % + 3 digit)
	50 kΩ	0,001 kΩ	± (0,1 % + 3 digit)
	500 kΩ	0,01 kΩ	± (0,1 % + 3 digit)
	5 MΩ	0,001 MΩ	± (1 % + 10 digit)
	50 MΩ	0,001 MΩ	± (1,5 % + 50 digit)
Capacità	50 nF	0,001 nF	± (1,5 % + 50 digit)
	50 nF	0,01 nF	± (1,5 % + 10 digit)
	500 nF	0,1 nF	± (1,5 % + 10 digit)
	5 µF	0,001 µF	± (1,5 % + 5 digit)
	50 µF	0,01 µF	± (1,5 % + 5 digit)
	500 µF	0,1 µF	± (1,5 % + 5 digit)
	5 mF	0,001 mF	± (3 % + 30 digit)
	10 mF	0,01 mF	± (3 % + 30 digit)
Frequenza (Elettrica)	50 Hz	0,001 Hz	± (0,02 % + 3 digit)
	500 Hz	0,01 Hz	± (0,02 % + 3 digit)
	5 kHz	0,0001 kHz	± (0,02 % + 3 digit)
	50 kHz	0,001 kHz	± (0,02 % + 3 digit)
	500 kHz	0,01 kHz	± (0,02 % + 3 digit)
	5 MHz	0,0001 MHz	± (0,02 % + 3 digit)
	50 MHz	0,001 MHz	± (0,02 % + 3 digit)
	100 MHz	0,01 MHz	Non specificata
Sensibilità: 0,8V RMS min @ 20% ... 80% Duty Cycle < 100 kHz 5V RMS min @ 20% ... 80% > 100 kHz
Frequenza (Elettrica)	40 Hz ... 10 kHz	0,01 1 Hz ... 0,001 kHz	± (0,1 %)
Duty Cycle	0,1 ... 99,9%	0,01%	± (1,2 % + 2 digit)
Larghezza di impulso	100 µS ... 100 ms; Frequenza: 5 Hz ... 150 kHz
Temperatura Termocoppia tipo K	-58 ... 2462 °F	0,1 °F	± (0,5 % + 7 °F)
Temperatura Termocoppia tipo K	-50 ... 13350 °C	0,1 °C	± (0,5 % + 3,5 °C)
4 ... 20 mA %	-25 ... 125%	0,01%	± 50 digit
Resistenza Range di misura 50 Ω	50 Ω	0,001 Ω	± (1 % + 20 digit)
	500 Ω	0,01 Ω	± (1 % + 20 digit)
Tensione a vuoto: 5V; Protezione da sovraccarico: 250V

Specifiche tecniche generali

Memoria

9999 valori

Design

Doppia struttura, IP67 (resistente all'acqua e alla polvere)

Prova anti-caduta

2 m

Test dei diodi

Corrente di prova 0,9 mA
Tensione in vuoto 2,8 V

Test di continuità

Segnale acustico con resistenza < 35 Ω
Corrente di prova < 0,35 mA

Rilevamento valore picco

Rilevamento > 1ms

Sensore di temperatura

Termocoppia tipo K

Impedenza di ingresso

Tensione continua: > 10 MΩ
Tensione alternata: > 9 MΩ

Accoppiamento AC

TRMS

Ampiezza di banda tensione AC

50 Hz ... 1 kHz

Fattore di cresta

<3 con 500 V
< 1,5 con 1000 V

Display

LCD da 50000 digit con grafico a barre, retroilluminato

Spegnimento

Dopo 15 minuti di inattività

Frequenza di campionamento / Aggiornamento del display

10 Hz

Alimentazione

6 x Batterie da 1,5V AA

Fusibili

mA,µA: 0,5 A / 1000 V ceramica
A: 10 A / 1000 V ceramica

Condizioni operative

5 ... 40 °C / max. 80% U.R.

Condizioni di stoccaggio

-20 ... 60 °C / max. 80% U.R.

Altitudine operativa

Max. 2000 m

Peso

Ca. 720 g

Dimensioni

220 x 95 x 50 mm

Sicurezza

EN61010-1
IEC 61010-1 Teil 2 (2001)
CAT IV 600V, CAT III 1000V
UL 61010-1 Teil 2 (2004)
CAN/CSA C22.2 No 6110-1 parte 2 (2004)
UL 61010B-2-031 parte ± (2003)
