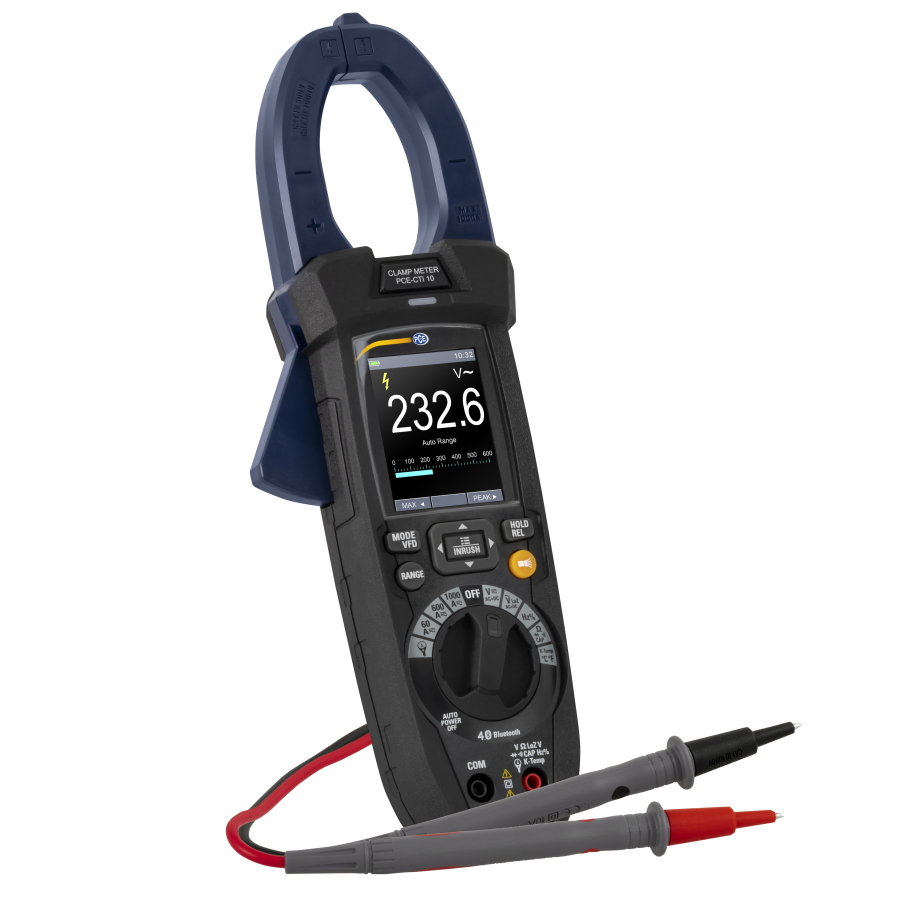

Pinza amperometrica PCE-CTI 10

475,00 €
In Stock
SKU: PCE-CTI 10
La pinza amperometrica TRMS è il dispositivo ideale per misurare tensioni fino a 1.5
 Torna a: Amperometri
Pinza amperometrica TRMS con Bluetooth 4.0 / Range di misura: 0 ... 1.500 V AC/DC / Espandibile fino a 3.000 A AC con pinza amperometrica flessibile / Modalità VFD / Misurazione della corrente di avviamento / Opzionale: Certificazione UNI EN ISO 9001
La pinza amperometrica TRMS è il dispositivo ideale per misurare tensioni fino a 1.500 V AC/DC e correnti fino a 1.000 A AC/DC. La pinza amperometrica misura la corrente in modo induttivo. A questo scopo, basta posizionare il cavo all'interno della pinza amperometrica TRMS, con il vantaggio di poter eseguire la misurazione mentre scorre la corrente. Ecco perchè questa pinza amperometrica TRMS viene utilizzata, ad esempio, per lavori di manutenzione negli impianti fotovoltaici. L'impianto fotovoltaico è composto da molte celle solari collegate in serie. Con questa pinza amperometrica TRMS è possibile misurare la corrente di ogni serie e limitare possibili guasti.

Oltre a misurare la tensione e la corrente convenzionali, la pinza amperometrica TRMS misura anche la corrente di avviamento. La corrente di avviamento è una corrente particolarmente elevata al momento della messa in moto. Queste correnti vengono generate all'avvio di un motore, come i sistemi di ventilazione o l'illuminazione dello stadio. La misurazione con la pinza amperometrica TRMS è molto importante per il dimensionamento della linea di alimentazione e dei fusibili. I convertitori di frequenza emettono la tensione sul lato primario con una frequenza e un'ampiezza cambiate sul lato secondario. Con la pinza amperometrica TRMS e la funzione di misura VFD (Variable Frequency Driver) è possibile misurare frequenze tra 45 Hz ... 1 kHz.

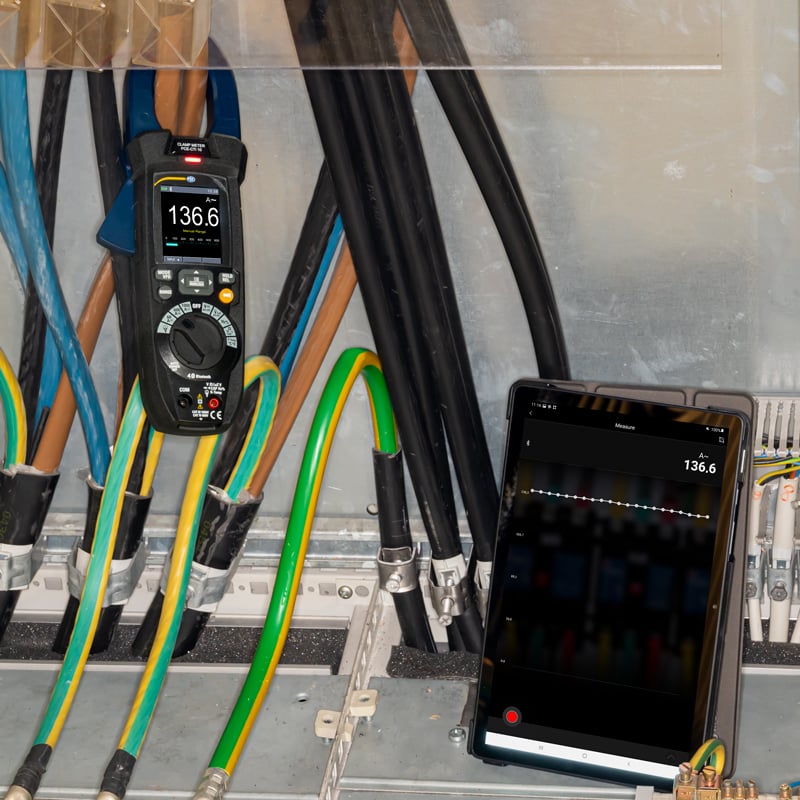

La pinza amperometrica TRMS è dotata di un'interfaccia integrata Bluetooth 4.0, con cui è possibile collegare la pinza amperometrica TRMS a un terminale Android o iOS. La app gratuita "Meterbox Pro" consente di visualizzare i valori della pinza amperometrica TRMS e archiviarli per analizzarli successivamente.

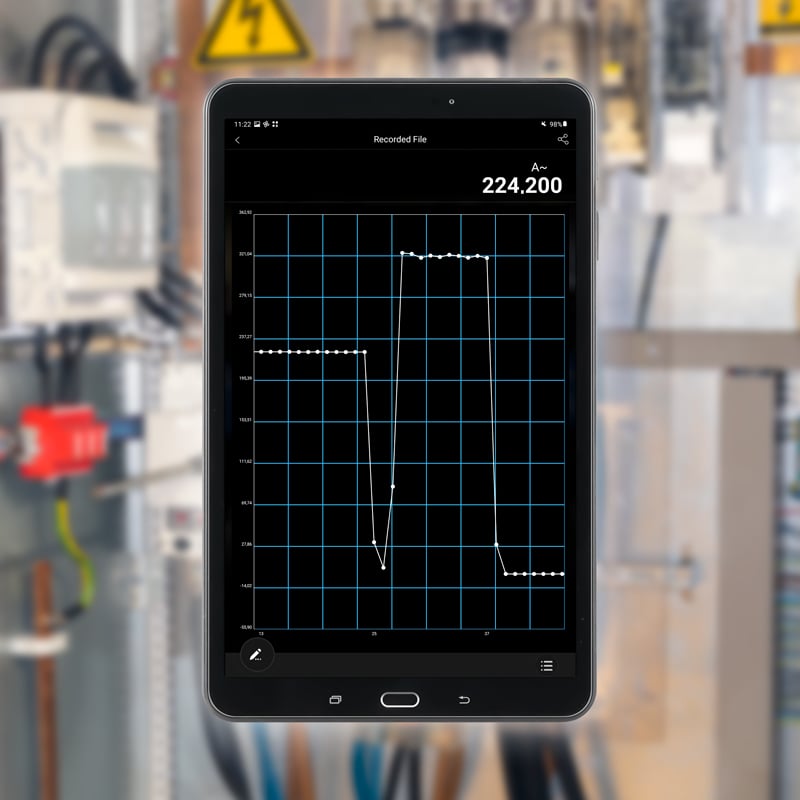

Con la funzione di registrazione dati la pinza è in grado di memorizzare i valori di misura in un range che si può impostare liberamente. Al termine della misurazione sarà possibile visualizzare i valori in forma grafica sulla pinza amperometrica TRMS. La pinza amperometrica permette di leggere ogni singolo punto di misura. La memoria della pinza amperometrica TRMS ha 16 gruppi e una memoria totale per 100.000 valori. I dati vengono memorizzati nella pinza amperometrica TRMS con data e ora.

È possibile ampliare la pinza amperometrica TRMS con una pinza flessibile opzionale. La pinza aggiuntiva è flessibile e può quindi essere adattata al lavoro da eseguire. Con la pinza amperometrica opzionale è possibile eseguire misure di corrente fino a 3.000 A AC. La pinza amperometrica flessibile si collega all'ingresso di tensione della pinza amperometrica TRMS. La pinza amperometrica TRMS converte il valore di tensione in un valore di corrente utilizzabile che può essere visualizzato sullo schermo.

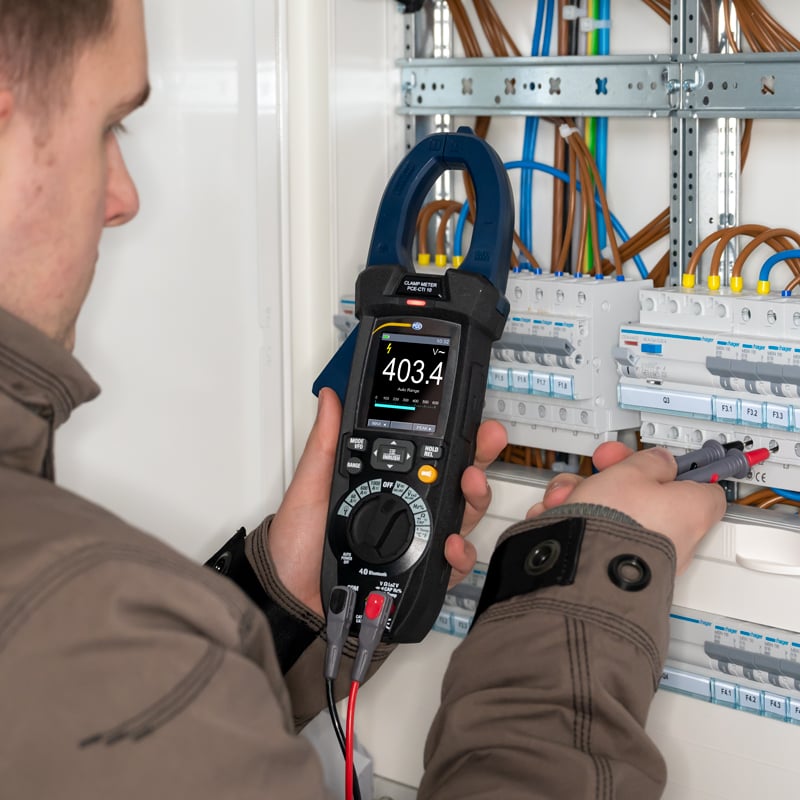

Grazie alle molteplici funzioni e all'ampio range di misura, la pinza amperometrica TRMS viene utilizzata, ad esempio, per il controllo di impianti fotovoltaici, idroelettrici ed eolici o per l'installazione di macchine elettriche fisse. Come opzione, è possibile richiedere una certificazione UNI EN ISO 9001 per la pinza amperometrica TRMS.

Carattristiche
- App gratuita per Android e iOS
- Range di misura: 0 ... 1.500 V AC/DC
- Memoria per 100 000 valori
- Misura della corrente di avviamento
- Addizionale: Misurazione della tensione LowZ

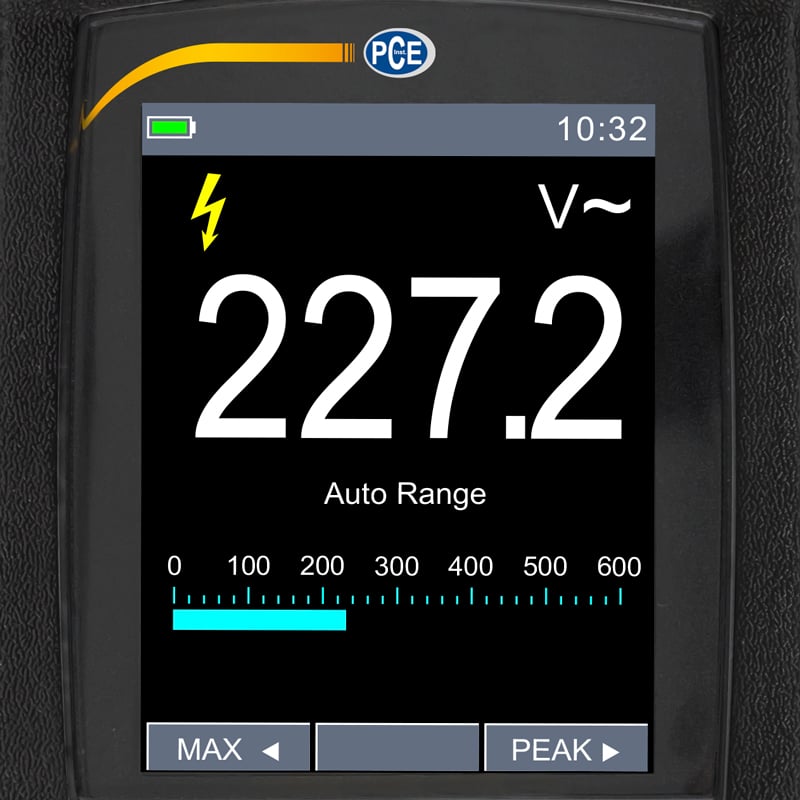

- Display TFT da 2,36 "
- Misurazione di tensione e temperatura
- Opzionale: Certificazione UNI EN ISO 9001

Tensione DC
Range di misura 600,0 mV
Risoluzione 0,1 mV
Precisione ±(0,8% del valore + 8 digit)
Range di misura 6,000 V
Risoluzione 0,001 V
Precisione ±(0,5% del valore + 5 digit)
Range di misura 60,00 V
Risoluzione 0,01 V
Precisione ±(0,5% del valore + 5 digit)
Range di misura 600,0 V
Risoluzione 0,1 V
Precisione ±(0,8% del valore + 5 digit)
Range di misura 1.500 V
Risoluzione 1 V
Precisione ±(0,8% del valore + 5 digit)
Impedenza di ingresso: >10 MΩ; Protezione da sovratensione: 1.500 VDC / 1.000 VAC rms

Tensione AC
Range di misura 0,000 ... 6,000 V
Risoluzione 0,001 V
Precisione 50 ... 60 Hz: ±(1,2% del valore + 5 digit)
61 ... 1 kHz: ±(2,5% del valore + 5 digit)
Range di misura 0,00 ... 60,00 V
Risoluzione 0,01 V
Precisione 50 ... 60 Hz: ±(1,2% del valore + 5 digit)
61 ... 1 kHz: ±(2,5% del valore + 5 digit)
Range di misura 0,0 ... 600,0 V
Risoluzione 0,1 V
Precisione 50 ... 60 Hz: ±(1,2% del valore + 5 digit)
61 ... 1 kHz: ±(2,5% del valore + 5 digit)
Range di misura 0 ... 1.500 V
Risoluzione 1 V
Precisione 50 ... 60 Hz: ±(1,2% del valore + 5 digit)
61 ... 1 kHz: ±(2,5% del valore + 5 digit)
La precisione è applicabile tra il 10 ... 100% del range di misura rispettivo e un'onda sinusoidale
Impedenza di ingresso: >9 MΩ; Protezione da sovratensione: 1.000 V DC/AC RMS
La precisione della funzione "PEAK" è di 110% del valore
Il tempo di risposta della funzione "PEAK è di 1 ms

Tensione AC con una impedenza di ingresso piccola (LowZ)
Range di misura 0,000 ... 6,000 V
Risoluzione 0,001 V
Precisione ±(3,0% del valore + 40 digit)
Range di misura 0,00 ... 60,00 V
Risoluzione 0,01 V
Precisione ±(3,0% del valore + 40 digit)
Range di misura 0,0 ... 300,0 V
Risoluzione 0,1 V
Precisione ±(3,0% del valore + 40 digit)
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS
La precisione è applicabile tra il 10 ... 100% del range de misurazione rispettivo e un'onda sinusoidale

Tensione DC e AC (50 ... 1 kHz)
Range di misura 0,000 ... 6,000 V
Risoluzione 0,001 V
Precisione ±(2,5% del valore + 40 digit)
Range di misura 0,00 ... 60,00 V
Risoluzione 0,01 V
Precisione ±(2,5% del valore + 40 digit)
Range di misura 0,0 ... 600,0 V
Risoluzione 0,1 V
Precisione ±(2,5% del valore + 40 digit)
Range di misura 0 ... 1.000 V
Risoluzione 1 V
Precisione ±(2,5% del valore + 40 digit)
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS

Tensione DC e AC con una impedenza di ingresso piccola (LowZ)
Range di misura 0,000 ... 6,000 V
Risoluzione 0,001 V
Precisione ±(3,5% del valore + 40 digit)
Range di misura 0,00 ... 60,00 V
Risoluzione 0,01 V
Precisione ±(3,5% del valore + 40 digit)
Range di misura 0,0 ... 300,0 V
Risoluzione 0,1 V
Precisione ±(3,5% del valore + 40 digit)
Impedenza di ingresso: 300 kΩ; Protezione da sovratensione: 1.000 V DC/V AC RMS

Rilevatore della tensione senza contatto (NCV)
Range di misura 100 ... 1.000 AC/DC

Corrente DC
Range di misura 60,00 A
Risoluzione 0,01 A
Precisione ±(3,0% del valore + 8 digit)
Range di misura 600,0 A
Risoluzione 0,1 A
Precisione ±(3,0% del valore + 8 digit)
Range di misura 1.000 A
Risoluzione 1 A
Precisione ±(3,0% del valore + 8 digit)
Protezione da sovratensione: 1.000 A AC/DC

Corrente AC (50 ... 60 Hz)
Range di misura 0,00 ... 60,00 A
Risoluzione 0,01 A
Precisione ±(2,5% del valore + 5 digit)
Range di misura 0,0 ... 600,0 A
Risoluzione 0,1 A
Precisione ±(2,5% del valore + 5 digit)
Range di misura 0 ... 1.000 A
Risoluzione 1 A
Precisione ±(2,5% del valore + 5 digit)
Protezione da sovratensione: 1.000 A AC/DC
La precisione è applicabile tra il 10 ... 100% del range de misurazione rispettivo e un'onda sinusoidale
La corrente di avviamento serve solo come riferimento

Corrente AC con pinza di corrente opzionale (PCE-DM-CLAMP)
Range di misura 0,00 ... 30,00 A
Risoluzione 0,01 A
Precisione ±(3,0% del valore + 5 digit)
Range di misura 0,0 ... 300,0 A
Risoluzione 0,1 A
Precisione ±(3,0% del valore + 5 digit)
Range di misura 0 ... 3.000 A
Risoluzione 1 A
Precisione ±(3,0% del valore + 5 digit)
Range di misura di frequenza 50 ... 400 Hz
Diametro di apertura Ø457 mm / Ø18"
Protezione da sovratensione: 1.000 A AC/DC
La precisione è applicabile tra il 10 ... 100% del range di misurazione rispettivo e un'onda sinusoidale

Resistenza e test di continuità
Range di misura 0,0 ... 600,0 Ω
Risoluzione 0,1 Ω
Precisione ±(1,0% del valore + 10 digit)
Range di misura 0,000 ... 6,000 kΩ
Risoluzione 0,001 kΩ
Precisione ±(0,8% del valore + 5 digit)
Range di misura 0,00 ... 60,00 kΩ
Risoluzione 0,01 kΩ
Precisione ±(0,8% del valore + 5 digit)
Range di misura 0,0 ... 600,0 kΩ
Risoluzione 0,1 kΩ
Precisione ±(0,8% del valore + 5 digit)
Range di misura 0,000 ... 6,000 MΩ
Risoluzione 0,001 MΩ
Precisione ±(0,8% del valore + 5 digit)
Range di misura 0,00 ... 60,00 MΩ
Risoluzione 0,01 MΩ
Precisione ±(2,5% del valore + 10 digit)
Segnale acustico nel test di continuità: <50 Ω
Protezione da sovratensione: 1.000 A AC/DC

Frequenza
Range di misura 0,00 ... 60,00 Hz
Risoluzione 0,01 Hz
Precisione ±(0,2% del valore + 5 digit)
Range di misura 0,0 ... 600,0 Hz
Risoluzione 0,1 Hz
Precisione ±(0,2% del valore + 5 digit)
Range di misura 0,000 ... 6,000 kHz
Risoluzione 0,001 kHz
Precisione ±(0,2% del valore + 5 digit)
Range di misura 0,00 ... 60,00 kHz
Risoluzione 0,01 kHz
Precisione ±(0,2% del valore + 5 digit)
Range di misura 0,0 ... 600,0 kHz
Risoluzione 0,1 kHz
Precisione ±(0,2% del valore + 5 digit)
Range di misura 0,000 ... 6,000 MHz
Risoluzione 0,001 MHz
Precisione ±(0,2% del valore + 5 digit)
Protezione da sovratensione: 1.000 A AC/DC
Sensibilità:
>2 Vrms con un duty cycle tra 20 ... 80% e una frequenza <100 kHz
>5 Vrms con un duty cycle tra 20 ... 80% e una frequenza >100 kHz

Duty cycle
Range di misura 10,0 ... 90,0%
Risoluzione 0,1%
Precisione ±(1,2% del valore + 8 digit)
Range di misura di frequenza: 40 ... 10 kHz;
Ampiezza di impulso 15 V con durata tra 100 5s ... 100 mS

Capacità
Range di misura 0,00 ... 60,00 nF
Risoluzione 0,01 nF
Precisione ±(3,0% del valore + 20 digit)
Range di misura 0,0 ... 600,0 nF
Risoluzione 0,1 nF
Precisione ±(3,0% del valore + 8 digit)
Range di misura 0,000 ... 6,000 µF
Risoluzione 0,001 µF
Precisione ±(3,0% del valore + 8 digit)
Range di misura 0,00 ... 60,00 µF
Risoluzione 0,01 µF
Precisione ±(3,0% del valore + 8 digit)
Range di misura 0,0 ... 600,0 nF
Risoluzione 0,1 nF
Precisione ±(3,0% del valore + 8 digit)
Range di misura 0 ... 6.000 µF
Risoluzione 1 µF
Precisione ±(3,5% del valore + 20 digit)
Range di misura 0,00 ... 60,00 mF
Risoluzione 0,01 mF
Precisione solo come riferimento
Range di misura 0,0 ... 600,0 mF
Risoluzione 0,1 mF
Precisione solo come riferimento
Protezione da sovratensione: 1.000 A AC/DC

Temperatura con termocoppia tipo K
Range di misura -40.0 ... 600,0 °C
Risoluzione 0,1 °C
Precisione ±(1,5% del valore + 3 °C)
Range di misura 600 ... 1.000 °C
Risoluzione 1 °C
Precisione ±(1,5% del valore + 3 °C)
Range di misura -40,0 ... 600,0 °F
Risoluzione 0,1 °F
Precisione ±(1,5% del valore + 5,4 °F)
Range di misura 600 ... 1800 °F
Risoluzione 1 °F
Precisione ±(1,5% del valore + 5,4 °F)
Range di misura 245,0 ... 600,0 K
Risoluzione 0,1 K
Precisione ±(1,5% del valore + 3 K)
Range di misura 600 ... 1273 K
Risoluzione 1 K
Precisione ±(1,5% del valore + 3 K)
Protezione da sovratensione: 1.000 A AC/DC

Test dei diodi
Corrente di test <1,5 mA
Tensione massima 3,3 V DC

Altre specifiche
Memoria 16 gruppi, memoria totale di 100.000 valori
Diametro pinza orizzontale 38 mm
Diametro pinza verticale 63 mm
Apertura pinza 45 mm
grado di protezione IP65
Interfaccia Bluetooth 4.0
Grado di inquinamento 2
Categoria CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
Altitudine di lavoro massima 2.000 m / 6.562 ft
Batteria Litio, 7,4 V, 1.200 mAh
Alimentazione caricabatteria Input 100 ... 240 V AC, 50 ... 60 Hz
Output 12 V DC, 2 A
Tipo di presa per caricabateria Europa, USA, Inghilterra, Cina
Indicazione dello stato della batteria    Si
Spegnimento automatico Disattivato, 15, 30 o 60 minuti
Display 2,36 " TFT
Aggiornamento display 3 Hz
Condizione di riferimento 18 ... 28 °C / 64 ... 82 °F
<80% U.R.senza condensazione
Condizioni operative 5 ... 40 °C / 41 ... 104 °F
<80% U.R.senza condensazione
Condizione di stoccaggio -20 ... 60 °C / -4 ... 140 °F
<80% U.R.senza condensazione
Dimensioni 275 x 100 x 45 mm
Peso 481 g
