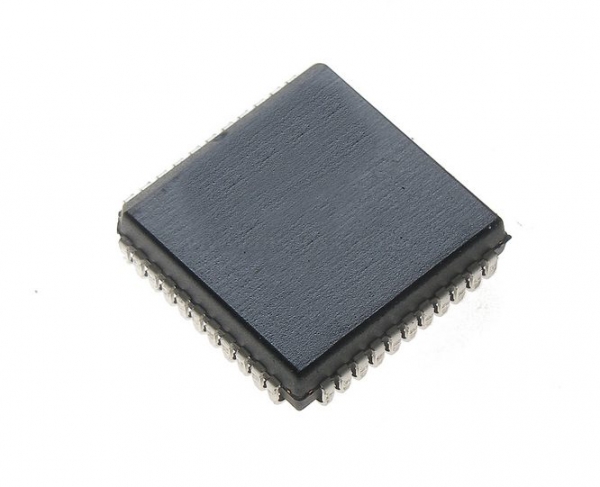

CS493263-CLZ Integrated Circuit Cirrus Logic

CS493263-CLZ decoder audio multistandard

Specifiche tecniche principali del Cirrus Logic CS493263‑CLZ (famiglia CS4932x), decoder audio multistandard usato in A/V receiver e DVD:

Funzioni/codec

• Decoder multistandard in DSP dedicato.
• Tipicamente: Dolby Digital (AC‑3) 5.1, Dolby Pro Logic/Pro Logic II, MPEG‑1/2 Layer II; la disponibilità esatta dei codec è legata alla variante/licenza bruciata in ROM.
• Nota: la 493263 spesso non include DTS; verificare la documentazione della scheda o la datasheet specifica della variante.

Formati e I/O audio

• Frequenze di campionamento tipiche: 32/44,1/48 kHz (uscite PCM fino a 6 canali a 24 bit); downmix stereo supportato.
• Interfacce audio seriali: porte I²S/TDM per ingressi/uscite PCM verso ricevitore S/PDIF esterno e DAC multicanale.
• L’ingresso S/PDIF non è integrato: si usa un ricevitore esterno (es. CS8414/CS8416).

Controllo e sistema

• Interfaccia di controllo host: I²C (2‑wire) e/o SPI (a seconda della configurazione firmware).
• Clock di riferimento tipico: 27 MHz (ambienti DVD); supporto anche a frequenze legate alla famiglia 48 kHz (es. 12,288/24,576 MHz), secondo progetto.
• Memoria interna: ROM con algoritmi e RAM interna per buffer/post‑processing; non richiede SDRAM esterna.
• Reset/IRQ dedicati; pin MCLK, LRCK/BCLK/SDIN/SDOUT per le porte audio seriali.

Elettrica, package, stato

• Alimentazione: tipicamente 3,3 V (domini separati digitale/analogico secondo layout di riferimento).
• Word length: fino a 24 bit sulle porte seriali.
• Package: LQFP/TQFP a 100 pin. Suffisso ‑CLZ = RoHS/lead‑free, grado commerciale.
• Stato: EOL/obsoleto; non esistono drop‑in moderni pin‑compatibili. Le varianti CS49326x non sono sempre sostituibili tra loro per differenze di ROM/licenze.
