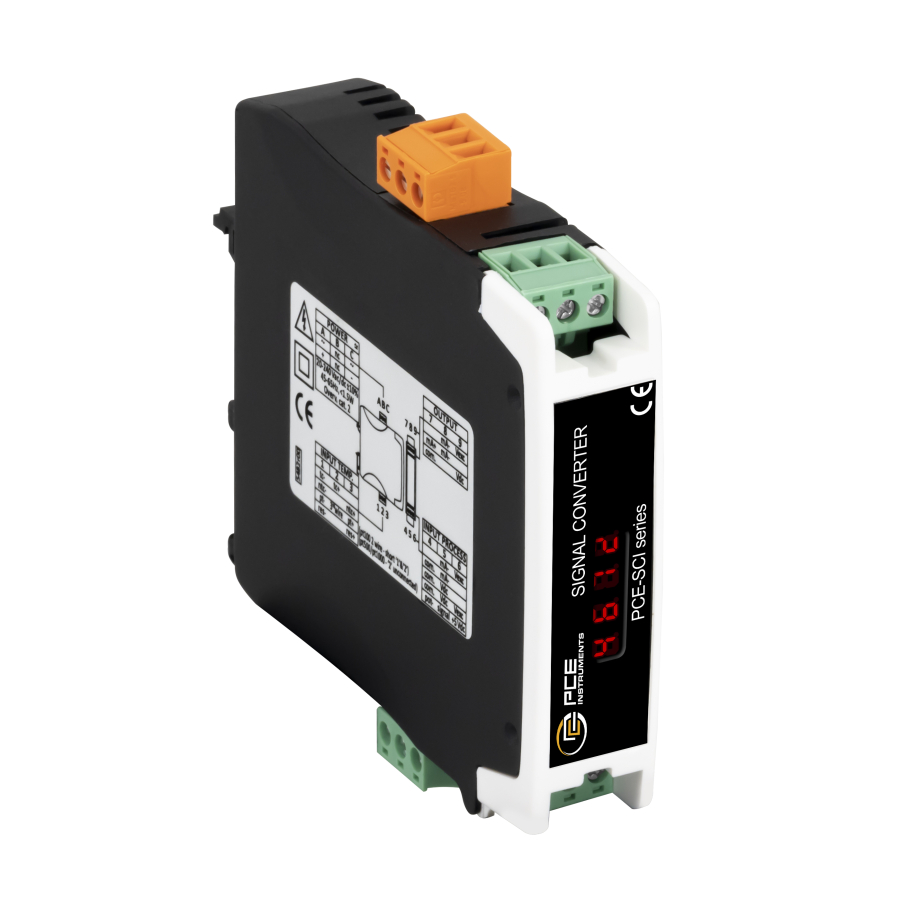

Convertitore di segnali PCE-SCI-P
238,00 €
Only 2 in stock
SKU: PCE-SCI-P
Convertitore di segnali per segnali di processo, temperature, resistenze e potenziometri.
Convertitore di segnali per segnali di processo, temperatura e altri parametri / Configurabile con 2 tasti / Display a 7 segmenti a 2 cifre / Funzione password / Alimentazione: 18 ... 265 V AC/DC
Convertitore di segnali per segnali di processo, temperature, resistenze e potenziometri. Questo convertitore di segnali offre un'ampia gamma di opzioni di configurazione per la conversione del segnale. È possibile selezionare il segnale di uscita tra 4...20 mA e 0...10 V DC.
È possibile configurare il convertitore di segnali per misurare segnali 4...20 mA e 0...10 V DC, sia attivi che passivi. Se necessario, il convertitore di segnali fornisce una tensione di eccitazione per fornire corrente al convertitore. È inoltre possibile collegare termocoppie di tipo J, K, N, E, T, R, S, C e B, nonché sensori di temperatura a resistenza PT100 (2 e 3 fili), PT500 e PT1000, varie sonde NTC, resistenze e potenziometri. Il convertitore di segnali è alimentato da 18 a 265 V AC/DC. Dispone inoltre di isolamento tra i circuiti di ingresso, uscita e corrente.

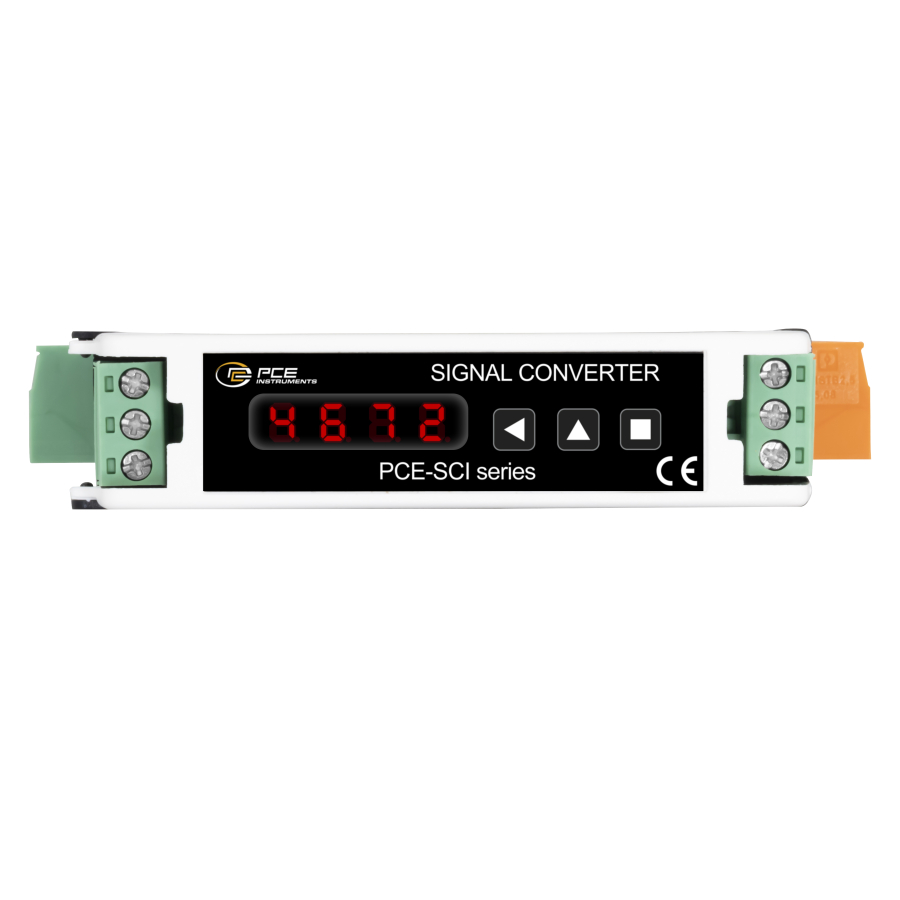

Gli intervalli dei segnali di ingresso e uscita possono essere personalizzati tramite tastiera e display sul pannello frontale. Il convertitore di segnali dispone di una funzione "password" per bloccare l'accesso non autorizzato al menù di configurazione. È dotato anche di una modalità "SOS". In questa modalità, l'uscita viene impostata manualmente su un valore fisso per eseguire manutenzioni o riparazioni nella sezione di ingresso del segnale senza influenzare il processo di produzione. Questo convertitore di segnali è stato progettato per integrarsi in un'ampia gamma di applicazioni nel settore industriale.
È possibile configurare il convertitore di segnali per misurare segnali 4...20 mA e 0...10 V DC, sia attivi che passivi. Se necessario, il convertitore di segnali fornisce una tensione di eccitazione per fornire corrente al convertitore. È inoltre possibile collegare termocoppie di tipo J, K, N, E, T, R, S, C e B, nonché sensori di temperatura a resistenza PT100 (2 e 3 fili), PT500 e PT1000, varie sonde NTC, resistenze e potenziometri. Il convertitore di segnali è alimentato da 18 a 265 V AC/DC. Dispone inoltre di isolamento tra i circuiti di ingresso, uscita e corrente.
Gli intervalli dei segnali di ingresso e uscita possono essere personalizzati tramite tastiera e display sul pannello frontale. Il convertitore di segnali dispone di una funzione "password" per bloccare l'accesso non autorizzato al menù di configurazione. È dotato anche di una modalità "SOS". In questa modalità, l'uscita viene impostata manualmente su un valore fisso per eseguire manutenzioni o riparazioni nella sezione di ingresso del segnale senza influenzare il processo di produzione. Questo convertitore di segnali è stato progettato per integrarsi in un'ampia gamma di applicazioni nel settore industriale.
Carattristiche
- 31 diversi segnali in ingresso
- Molte possibilità di configurazione
- Uscita analogica
- Display e tastiera per la configurazione
- Montaggio su guida DIN standard
- Molte possibilità di configurazione
- Uscita analogica
- Display e tastiera per la configurazione
- Montaggio su guida DIN standard
| Segnale di ingresso | |
| Processi | 4 ... 20 mA / 0 ... 10 V DC (segnale attivo e passivo), tensione di eccitazione +15 V DC @ 25 mA |
| Termocoppie | J / K / N / E / T / R / S / C / B |
| Sensori PT | PT100 (2 e 3 fili) / PT500 / PT1000 (2 fili) |
| Sensori NTC | 44004 / 44005 / 44006 / 44007 / 44008 / 44030 / 44031 / 44032 / 44033/ 44034 / NTC con R25 e β |
| Resistenze | Range di 0/1 kΩ fino a 0/1 MΩ |
| Potenziometri | Con valore nominale tra 250 Ω e 15 kΩ |
| Segnale di uscita | |
| Uscita 4/20 mA attiva | 4 ... 20 mA attiva / Max. <22 mA / mín. 0 mA / Carico < 400 Ω |
| Uscita 4/20 mA passiva | 4 ... 20 mA passiva / Max. 30 V DC in terminali |
| Uscita 0/10 V DC | 0 ... 10 V DC / Max. 11 V DC / Min. < -0,05 V DC / Carica > 10 kΩ |
| Altre specifiche | |
| Isolamento | 3.000 Veff per 60 secondi (entrata, uscita e alimentazione) |
| Sicurezza | CAT II / 300V |
| Display | 2 cifre a 7 segmenti |
| Alimentazione | 18 ... 265 V AC/DC / 45 ... 65 Hz |
| Consumo | <3,0 W |
| Cablaggio | 1 ... 2,5 mm² |
| Montaggio | Guida DIN standard (35 x 7,5 mm) |
| Grado di protezione | IP30 |
| Protezione dagli urti | IK06 |
| Altitudine operativa max. | < 2.000 m |
| Condizioni operative | 0 ... +50 °C / 0 ... 95% U.R. senza condensa |
| Condizioni di stoccaggio | -20 ... +70 °C / 0 ... 95% U.R. senza condensa |
| Dimensioni | 110 x 22 x 118 mm |
| Peso | 130 g |
