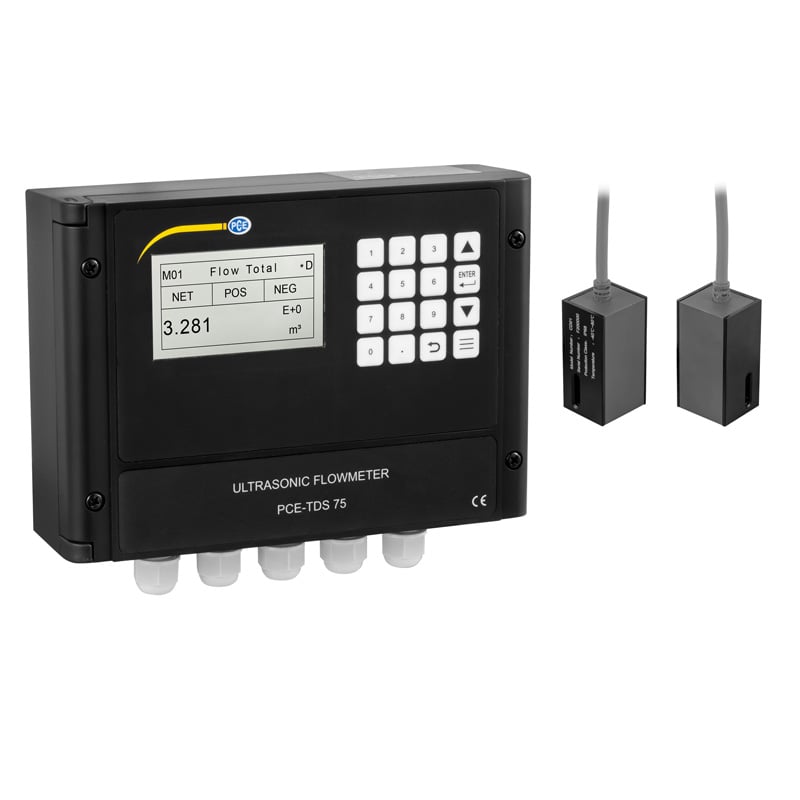

Misuratore di portata a ultrasuoni PCE-TDS 75
Il misuratore di portata a ultrasuoni è uno strumento di misura da installazione fissa. Con questo misuratore di portata a ultrasuoni è possibile determinare il flusso dei liquidi nei tubi. È possibile montare i sensori del misuratore di portata a ultrasuoni direttamente sul tubo senza la necessità di tagliarlo. Grazie a ciò è possibile montare questo misuratore di portata a ultrasuoni mentre il sistema è in funzione. Un'altra particolarità del misuratore di portata a ultrasuoni sono le varie uscite.
Misuratore di portata ad ultrasuoni da installazione fissa
Varie possibilità di connessione per processi / Precisione dell'1% / Diametro tubazione da 25 a 1200 mm / Misura la portata e la velocità del flusso
Un misuratore di portata a ultrasuoni da installazione fissa è un dispositivo che controlla in modo continuo il flusso dei liquidi in una tubazione.

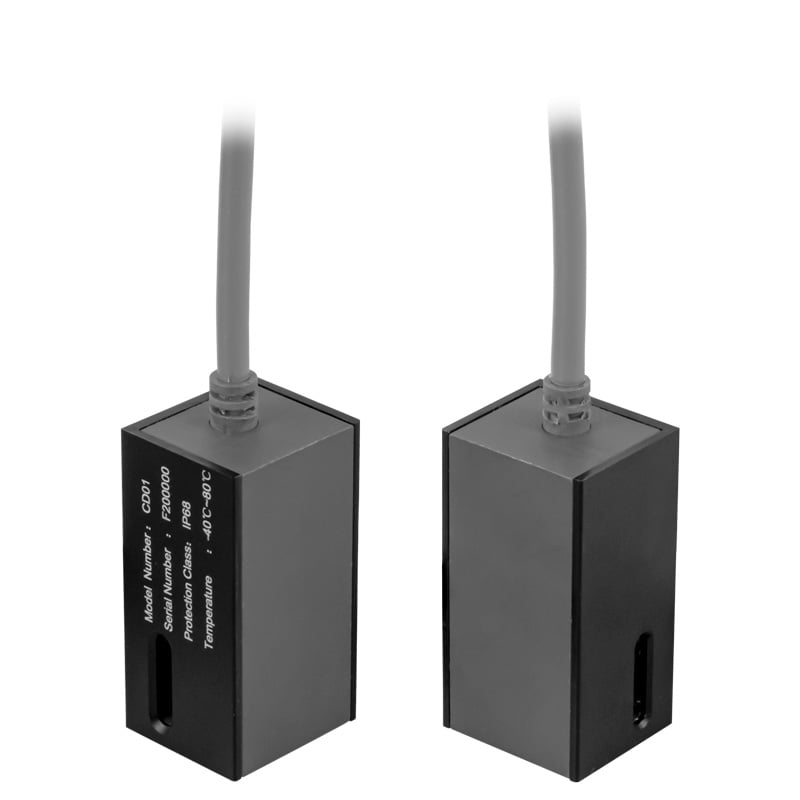

Uno dei vantaggi del principio di misurazione è che i sensori del misuratore di portata a ultrasuoni da installazione fissa possono essere facilmente montati all'esterno della tubazione. Per l'installazione, i tubi non devono essere tagliati o forati. Ciò consente di installare il sistema di misurazione senza svuotare i tubi. Grazie al principio di misura senza contatto, il misuratore di portata a ultrasuoni da installazione fissa può essere utilizzato anche in aree con elevati requisiti igienici, come l'industria alimentare.
A seconda delle condizioni del luogo di installazione, il nostro misuratore di portata a ultrasuoni da installazione fissa può misurare con il metodo a riflessione o con il metodo diretto. Per la misurazione a riflessione, nota anche come metodo V, i sensori sono montati uno accanto all'altro sullo stesso lato del tubo, parallelamente alla direzione del flusso. Uno dei sensori emette onde ultrasoniche e l'altro sensore riceve le onde riflesse dal lato opposto del tubo. Nella misurazione diretta, chiamata anche metodo Z, i sensori sono montati invece sui lati opposti del tubo.
Il menù del nostro misuratore di portata a ultrasuoni da installazione fissa offre molte opzioni di regolazione e consultazione. Tutte le regolazioni necessarie possono essere effettuate direttamente nel luogo di installazione utilizzando la tastiera del dispositivo per l'inserimento dei parametri. La tastiera a membrana dispone anche di un tastierino numerico per l'immissione rapida di valori numerici. Una volta collegata l'unità è necessario inserire i parametri di misura, come il diametro del tubo, lo spessore e il materiale, utilizzando il menù M10 "Pipe settings" (impostazione della tubatura). Nel menù M14 "INSTL Spacing" (distanza INSTL) è possibile leggere la distanza di montaggio calcolata dai sensori.Una volta installati i sensori è possibile leggere in un altro menù se la potenza e la qualità del segnale sono sufficienti per poter eseguire misurazioni affidabili. In caso contrario, è possibile regolare la disposizione del sensore o, se necessario, selezionare un altro punto di misurazione.
Il misuratore di portata a ultrasuoni da installazione fissa PCE-TDS 75 dispone di vari tipi di uscita per il trasferimento dei valori di misura ad altri dispositivi.
Altri dispositivi possono essere controllati attraverso l'uscita relè e l'uscita analogica 4-20 mA. L'uscita a impulsi (OCT) può essere usata, ad esempio, per emettere impulsi di quantità definite a contatori remoti per il controllo del consumo. I valori di misura possono essere trasmessi direttamente attraverso l'uscita RS-232 o RS-485. Attraverso queste interface è possibile integrare il nostro misuratore di portata a ultrasuoni da installazione fissa direttamente nei controlli di processo.
Il misuratore di portata a ultrasuoni da installazione fissa PCE-TDS 75 può controllare valori limite definiti per la portata minima e massima. Se la portata scende sotto il valore minimo o supera il valore massimo, si può attivare un allarme attraverso l'uscita relè o a impulso. Il flusso continuo viene registrato nel proprio dispositivo. Tramite il menù M60 "Date Totalizer" (Totalizzatore per date) è possibile recuperare i valori del flusso misurato per anno degli ultimi 6 anni, degli ultimi 12 mesi e degli ultimi 31 giorni.
